运行原理:

设备采用以载车板升降或横移存取车辆。每个车位均有载车板，上层载车板只做升降运行，地面层载车板只做横移运行。地面层留有一个空位，空位可随着载车板的横移而左右变换，使对应干下层空位的上层载车板下降至地面，从而使车辆驶入或驶出停车位。对于下层载车板，车辆可直接驶入或驶出停车位。


特点:

1、形式多种多样，规模可大可小，对场地的适应性较强，有效地节省土地和空间。

2、可用于办公地点、生活小区立体车库的建设以及现有地下室平面停车库的增容。

3、建设成本低，设备使用安全可靠，使用维护费用低廉；设备可以模块化组合，以便适应不同的地形和空间。

4、PLC智能化控制．可以满足临时和短、中、长期使用户不同的需要。

5、操作简单，存取车辆快捷。

6、配合土建做小基坑设计，使进出车更加舒适方便。

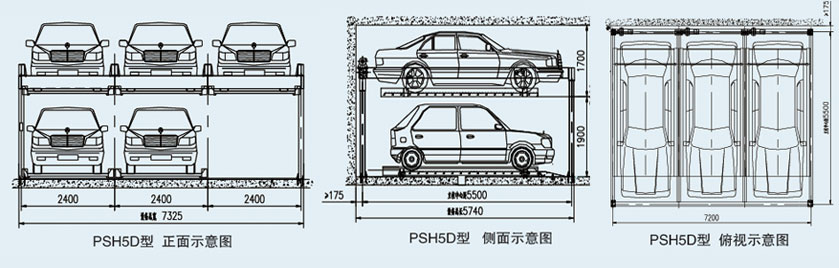

PSH5D二层升降横移示意图:


二层升降横移式主要技术性能参数：

停车尺寸	长度	5200	5000	4700
	宽度	1900	1850	1800
	高度	1550	1550	1450
	重量	2000	1800	1500
适停最大车辆		T型车	D型车	Z型车
客车数量		2n-1（n为上层车位数）
升降电机功率		2.2kw
横移电机功率		0.2kw
升降速度		4-6m/min
横移速度		7-8m/min
最大噪音		≤60db
最大取车时间		45s
升降传动方式		链条或钢丝绳（客户选择）
控制方式		PLC
操作方式		按钮、触摸屏、ID卡（客户选择）
设备电源		三相
